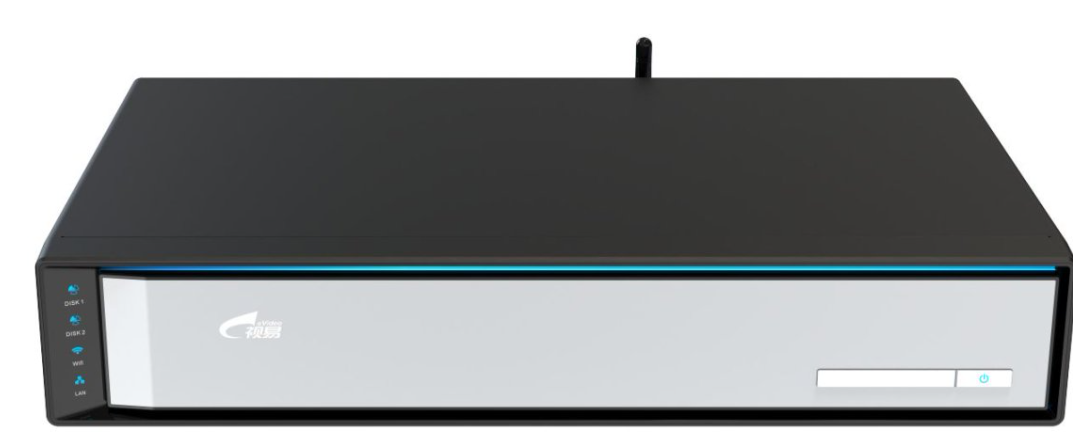

一、产品外观
K88是一款适用于家用的多功能点歌机,您可根据不同的使用场景来选择家庭娱乐KTV或者多唱少儿视频等。 通过K88自带的魔镜多唱点歌系统,可以轻松点歌唱歌、播放少儿视频、播放电影等功能。同时还提供了多唱长辈模式以及智能语音助手,也支持下载使用第三方APP。当然,也同样给你提供通过小程序或者多唱APP点歌功能,进行设置生日主题、气氛互动、送祝福等功能。
二、包装内容物

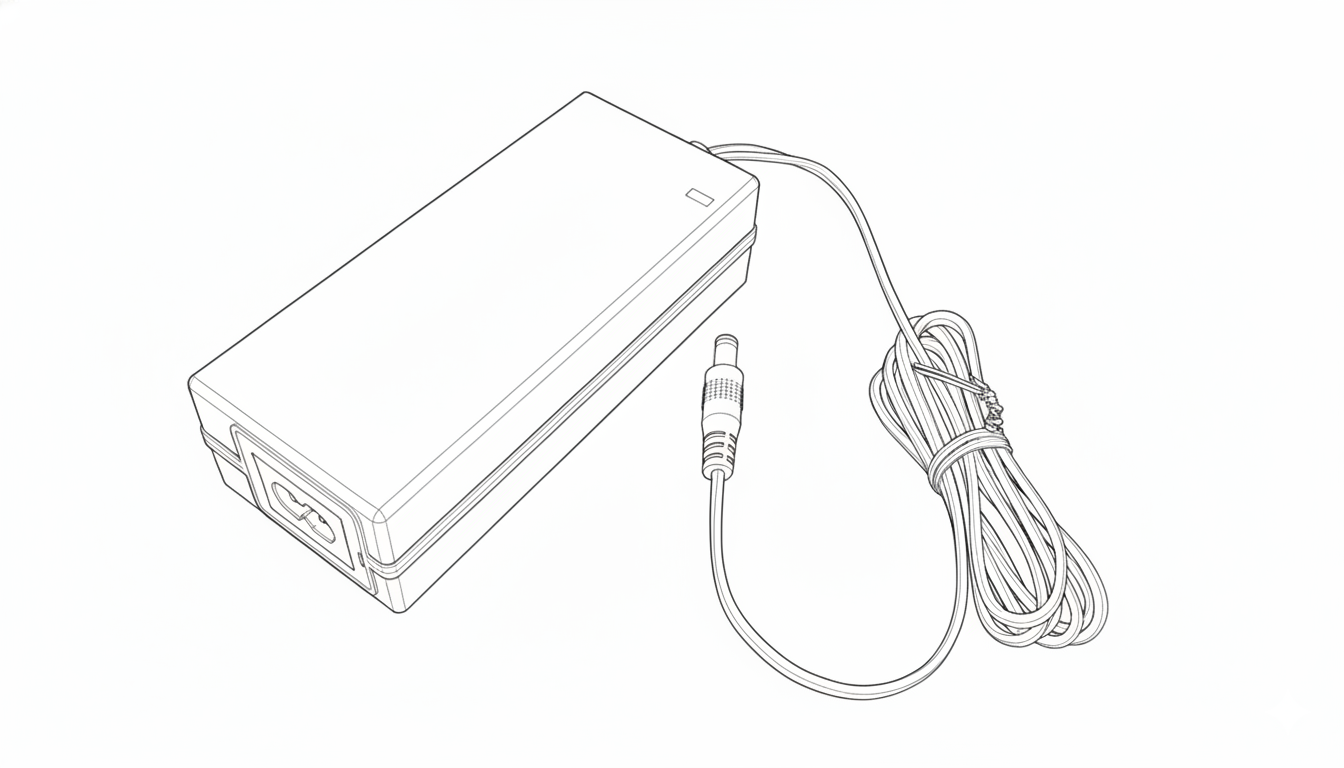

电源适配器

电源线

音视频连接线

双头MIC线(2条)
硬盘支架(2个);螺丝(12个);红外短接头(1个)
二、接口和技术参数
前挡板
硬盘1,2读写指示灯 WiFi指示灯 有线网络指示灯
电源开关 电源指示灯
后挡板
接口 | 数量
| 规格 |
电源接口 | 1个 | DC 12V/5A |
红外转接口 | 1个 | 支持NEC协议 |
以太网 | 1个 | 10/100/1000Mbps自适应 |
视频接口 | HDMI输出,1个 | 3840x2160@30P1920x1080 |
HDMI输入,1个 | 1920x1080 |
VGA输出,1个 | 1920x1080 |
音频接口 | 同轴输出,1个 | 立体声 |
SPDIF光纤输出,1个 | 立体声 |
RCA OUT模拟输出,1组 | 立体声 |
RCA IN 模拟输入,1组 | 立体声 |
MIC IN,2组 |
|
MIC OUT,2组 |
|
USB接口 | 2个 | USB3.0,USB2.0 |
智能家居控制
| 1个 | RS232 |
串口
| 2个 | TTL |
硬盘接口
| 2个 | SATA 3.0 |
硬盘技术参数
指标 | 参数
|
硬盘数量
| 2个内置硬盘
|
SATA接口
| SATA 3.0 |
硬盘尺寸
| 3.5英寸 |
硬盘容量
| 250GB-8TB |
三、产品使用
设备接线图
该示意图中设备与线材需用户自行购买。具体连线方法与售后条款都以该设备自带的相关说明手册为准。
按钮/灯效提示
按钮/指示灯
| 动作/状态
| 描述
|
电源按钮 | 短按 | 开机 |
电源指示灯 | 亮起 | 接通电源 |
| 熄灭 | 未接通电源 |
硬盘指示灯 | 常亮 | 识别到硬盘 |
| 闪烁 | 硬盘正在执行读写操作 |
| 不变 | 未接上硬盘盒未识别硬盘 |
四、基本功能

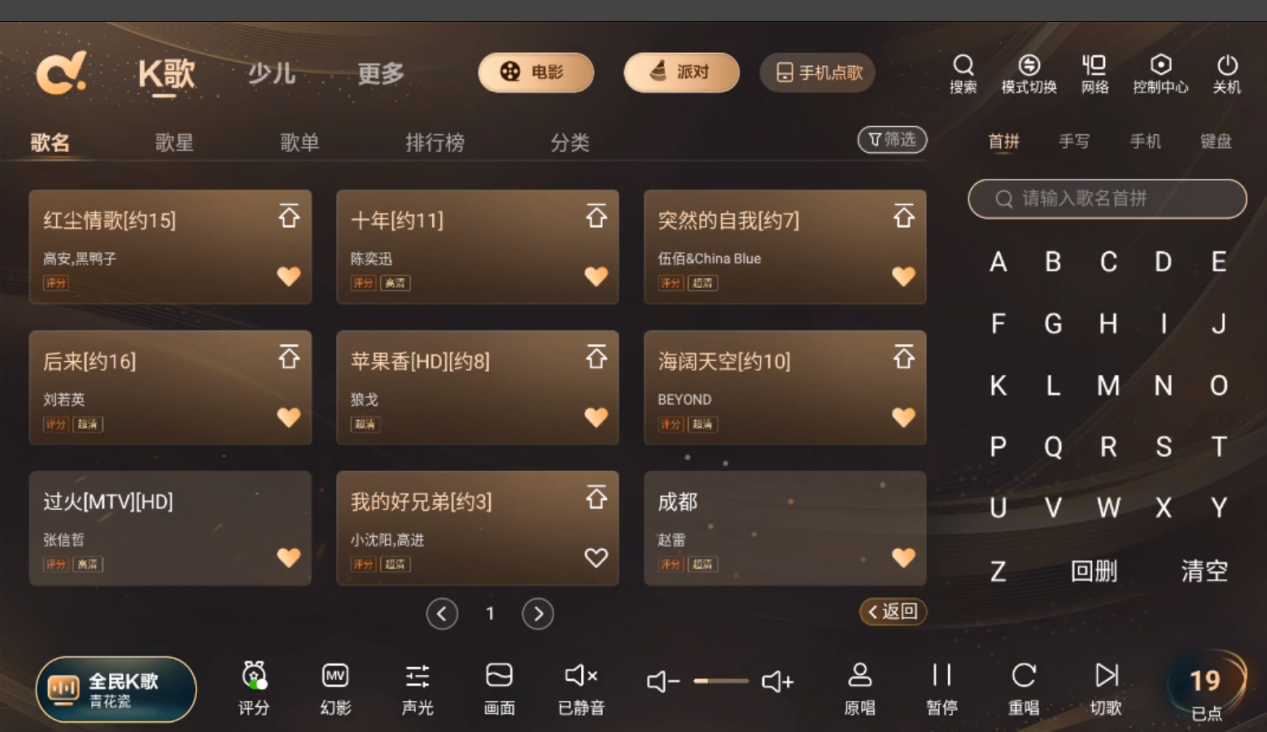

点歌方法
可按歌名,歌星、语种、榜单、曲种、收藏等多种方式进行点歌,查歌快捷。

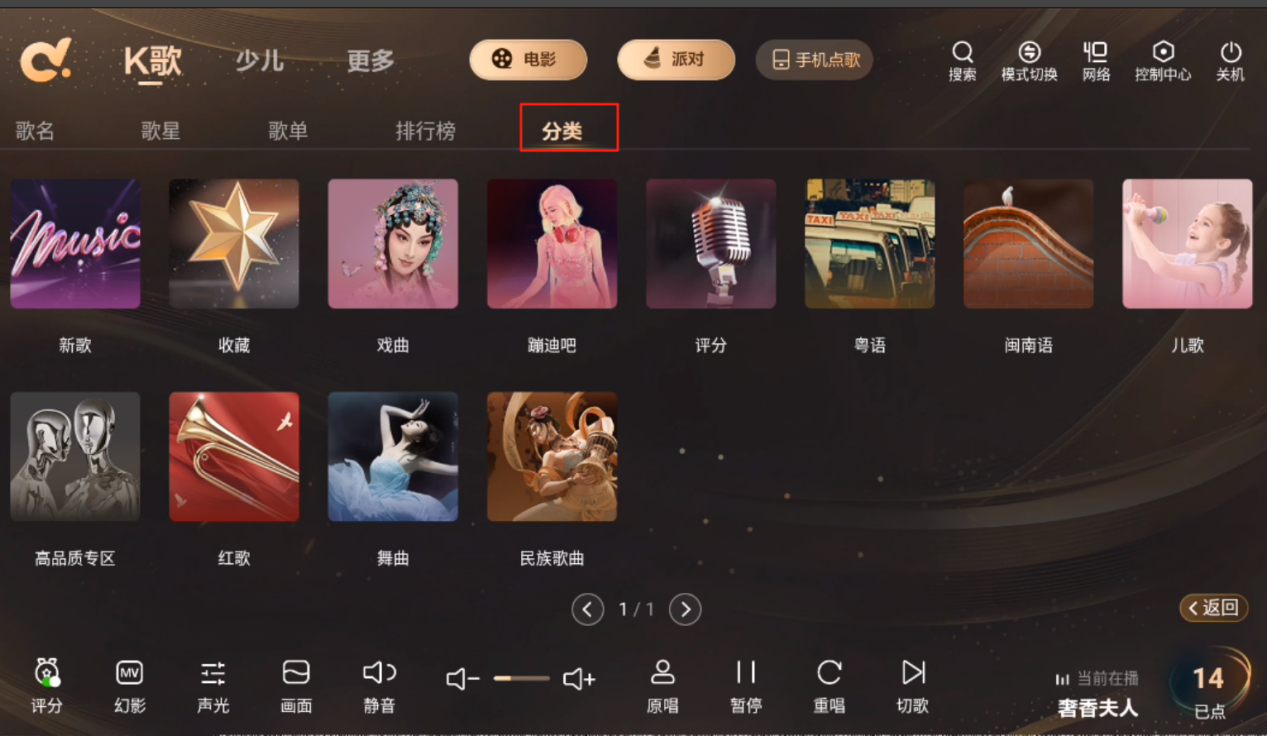

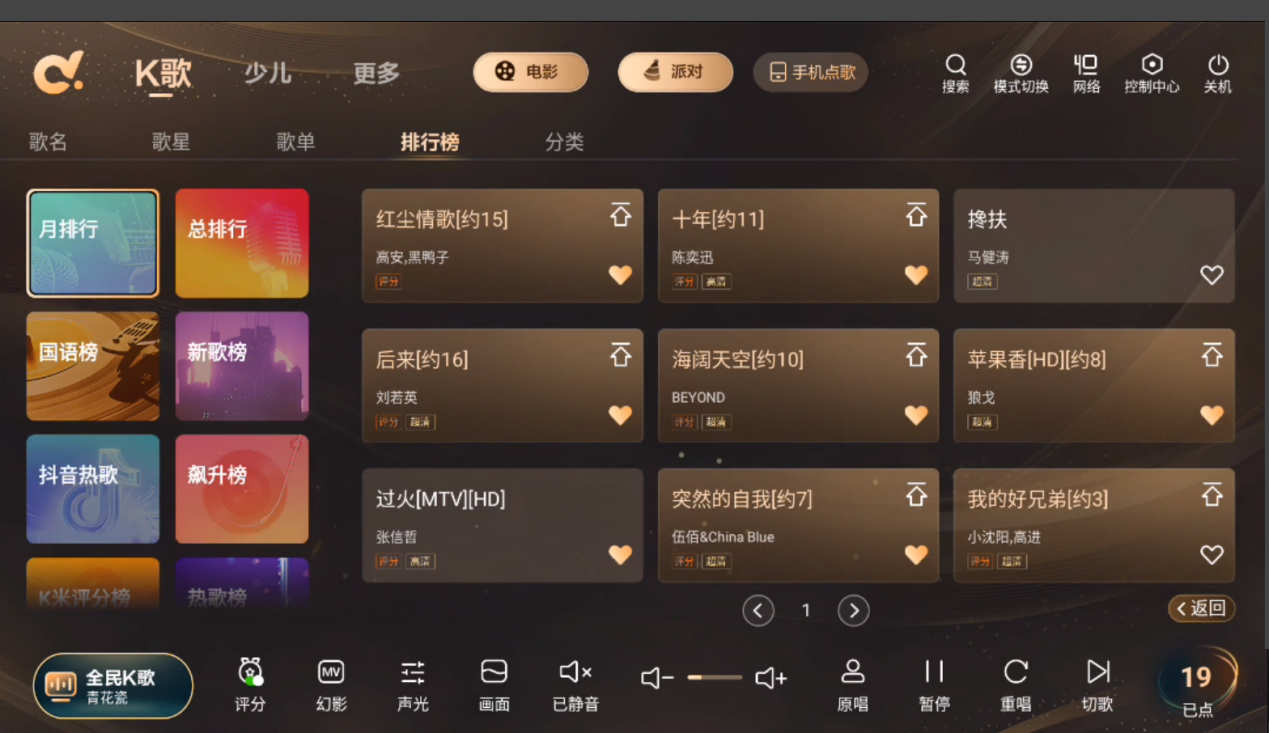

歌名 输入歌曲名字的拼音首字母进行快速查询,例如查找“忘情水”,输入“WQS”,也能根据所找歌曲的语言种类和歌曲风格进行搜索,如国语、粤语、闽南语、戏曲、舞曲、流行歌曲等歌星 可根据华语、日本、韩国、欧美、越南、泰国和全部进行分类查询。曲种根据歌曲的风格进行分类查找,如戏曲、舞曲、流行歌曲、民族歌曲、革命歌曲、摇滚等。收藏 可将自己喜欢的歌曲添加到收藏列表,方便下次点歌。排行榜 将最新的热歌做成各类主题榜单,方便用户点歌歌曲设置
点歌: 点击其中一个歌曲即点歌;再次点击同一个歌曲,即取消点歌置顶: 点歌成功后,点击“置顶”即将歌曲置顶,当前歌曲播放结束后即播放该置顶歌曲收藏: 用户可将喜欢的歌曲加入收藏夹,方便下次点歌。点击歌曲名称右侧图标即收藏歌曲;进入已点收藏查看已收藏的歌曲列表,可删除或直接点歌;再次点击可取消收藏或创建新的收藏标签操作栏
评分: 点击歌名带有“评分”字歌曲即可有评分功能(打开评分立即生效;关闭评分即时生效)幻影: 触摸屏同步展示投放电视的内容,点击触摸屏任意位置则返回到首页。声光: 调节伴奏音和声调静音: 支持一键静音/开启声音音量: 加/减音量原/伴唱: 默认为伴唱,支持选择伴唱/原唱暂停/播放: 支持暂停/播放当前歌曲重唱: 支持重新播放当前歌曲切歌: 支持切当前歌曲,播放下一首歌曲已点/已唱

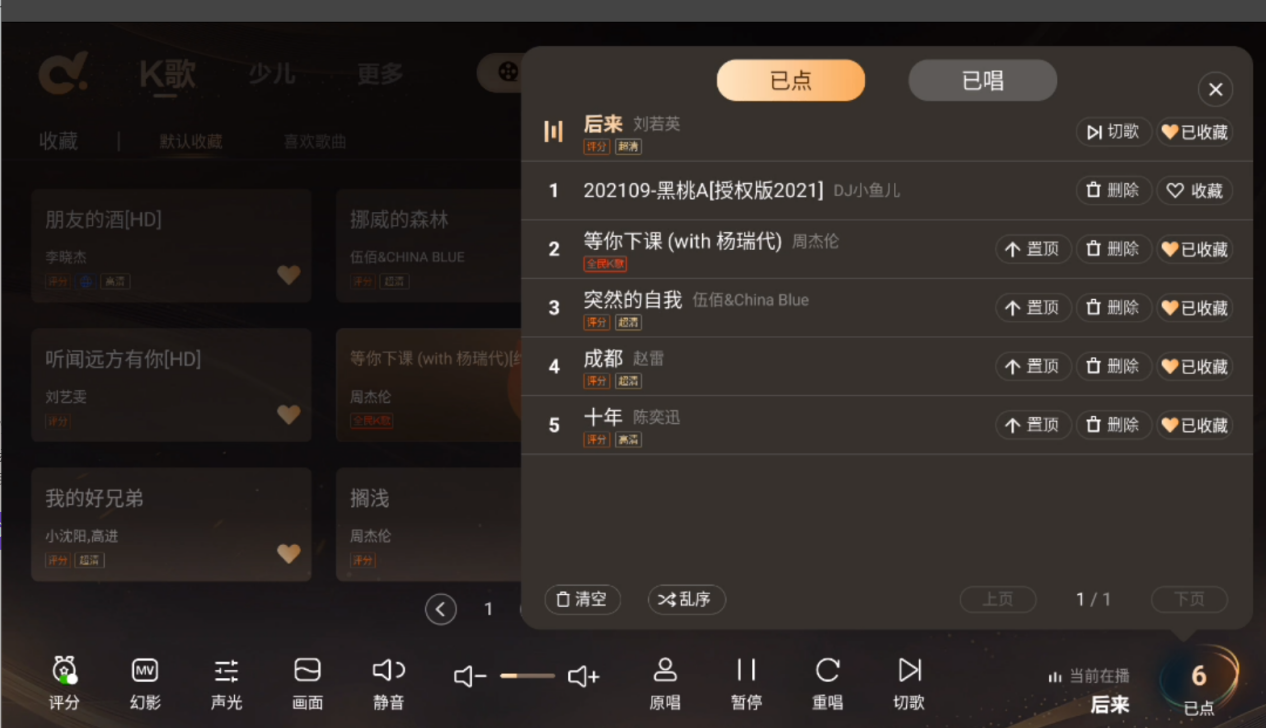

切歌: 支持切当前歌曲,播放下一首歌曲收藏: 点击收藏歌曲,加入[默认收藏];再次点击可取消收藏或创建新的收藏标签删除: 支持删除已点歌曲清空: 支持清空所有已点歌曲(不包括正在演唱歌曲)乱序: 将已点歌曲进行乱序排序(不包括正在演唱歌曲)录音: 在[已唱歌曲]开启默认保存最近三首30秒以上的演唱作品,并且保存演唱作品需插入U盘点击主页右上的“控制中心-设置”进入设置页面
网络设置 包含“有线设置”“无线设置”。用户插网线的情况下,系统优先使用有线。当使用无线网络的时候,主页右上方显示无线网络标识,点击进入设置页。触屏校准 在“设置—外设—触摸屏校准”校准触摸屏。 逐个点击荧幕上出现的绿色“+”游标即可完成。 若安装了”自助KTV“应用,则校准荧幕需要输入密码,初始密码为“888888”。点歌机控制 点歌机关机、重启。点击首页,选择对应按钮,“确定”即可。U盘添加视频
将视频拷贝到U盘,插到点歌机USB接口,机器会自动检测U盘,在主页右上方弹出U盘标识 。
存储管理
点击主页的“控制中心—健康管家—资源存储”,可查看硬盘大小及空间使用情况,可进行手动删歌或自动智能删歌。
手机/平板点歌
可从苹果或安卓的APP Store下载安装“多唱”软件。运行“多唱”,软件将自动搜索同一网段内的点歌机,提示用户连接。手动连接:运行“多唱”,扫描触摸屏端的“手机点歌二维码”。( 注:手机/平板需与点歌机连在同一网络下)
五、常见故障及问题排除
开机后触摸屏无画面
1)检查接线是否正确接入点歌机的VGA触摸屏显示口。 2)检查接线是否松动,重新插线。 3)更换显示器测试,显示器更换后仍然无法显示,请断开电源联系销售商。
开机后电视无画面或者音响无声音
1)准确连接各个音频和视频接口,特别是点歌机后挡板的音视频输入输出口。电视接HDMI口,音响接音频AV输出口或光纤、同轴。 2)若接线正确,则可能是数据线自身有问题(受潮,破损等),更换新的数据线排查。
六、售后保修条款
1) 自购机之日起一个月内有任何产品质量问题免费给予更换。
2) 整机自购机之日起
A. 免费保修一年(含主板、芯片等,一年内由于产品质量问题无法使用的给予免费维修)
B. 在购机一年至三年内,不收取服务人工费用,仅收取更换零配件的材料费;
C. 超出三年保修期后,将收取服务人工费及更换配件材料费。
3) 本产品售后服务提供方式为:客户寄修。
4) 如下情况不在免费保修范围:
A. 产品或配套部件超出免费保修期;
B. 人为使用不当造成产品损坏;
C. 未经厂家授权而擅自拆卸、维修、改装、挪做他用造成故障或损坏
D. 由于不可抗力而造成的产品损坏;
5) 外壳、包装材料不在保修范围。
7) 特别声明:
A. 免费保修期内,星网视易拥有对更换后的故障部件所有权;
B. 此保修条例与国家法律规定产生冲突时以国家法律为准;
C. 使用环境要求:
(1). 本产品使用环境温度:0°C~40°C,湿度要求:30%~85%。
(2). 本产品不得受水滴或水溅,设备上不应放置诸如花瓶一类的等装满液体的物品。
(3). 应将本产品放置在通风良好的位置,建议与周围物体留出10CM以上的间隙。通风孔不要覆盖诸如报纸、桌布和窗帘等物品而妨碍通风。
(4). 产品上不要放置裸露的火焰源,如点燃的蜡烛。本产品不得受水滴或水溅,设备上不应放置诸如花瓶一类的等装满液体的物品。

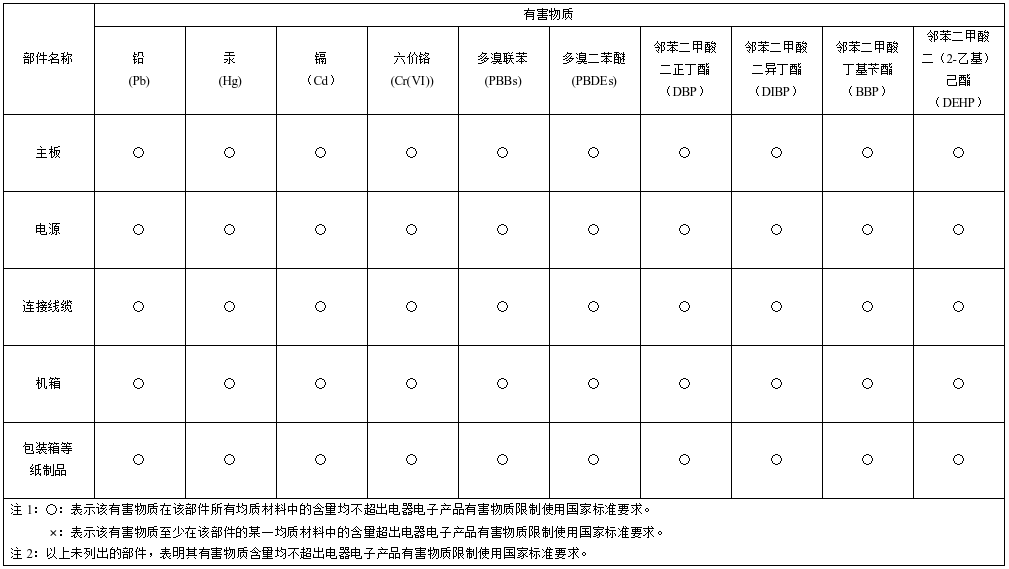

七、产品有害物质含量说明
为控制和减少电子电气产品废弃后对环境造成的污染,促进生产和销售低污染电子电气产品,保护环境和人体健康,并满足中国《电器电子信息产品有害物质限制使用管理办法》的相关规定和要求,特声明由星网视易信息系统有限公司生产的本型号产品在以下物质含量方面符合中华人民共和国电子行业标准SJ/T11364-2014“电子信息产品污染控制标识要求”。
该声明基于我们目前所了解的知识。由于使用条件我们无法控制,星网视易信息系统有限公司对该信息的使用不做任何明示或默示的担保,并且不承担任何责任。
CMIIT ID:24J358S5H670
