F300数字娱乐播放机
用户指南
福建星网视易信息系统有限公司
客服电话400-887-3233
www.evideostb.com
一、安全须知
使用前请阅读以下说明
1. 电源安全
请使用随机配套的电源适配器。
请避免在潮湿环境中使用，防止触电。
本产品不得受水滴或水溅，设备上不应放置诸如花瓶一类的等装满液体的物品。
产品上不要放置裸露的火焰源，如点燃的蜡烛。
2. 设备连接
禁止带电拔插 带电插拔HDMI存在损坏设备的风险，为了保护您的电视、音响、触摸屏等设备。请在设备断电后连接这些电缆。
避免用力拉扯线缆，防止接口损坏。
建议您根据实际要求使用标配的音频线或采购更合适的音频线。
设备使用的强电、弱电布线需遵循分离原则，以确保设备安全稳定运行并减少信号干扰。
3. 环境要求
本机工作环境温度为0~40℃；
本机工作环境湿度为30%～85%；
本机仅适用于海拔2000m及以下地区安全使用。
应将本产品放置在通风良好的位置，建议与周围物体留出10CM以上的间隙。通风孔不要覆盖诸如报纸、桌布和窗帘等物品而妨碍通风。
4. 注意事项
请勿自行拆解设备，以免保修失效。
避免儿童接触内部部件。
警告：在居住环境中，运行此设备可能会造成无线电干扰。
二、 产品概述
1. 产品简介
本机是基于ARM平台，搭载安卓系统的专业卡拉OK播放器，支持高清音视频播放。
本产品支持通过触摸屏、手机APP和微信交互操作。
2. 核心功能
点歌系统、播放控制、音效调节、歌曲管理、在线资源更新等。
3. 不包含配件说明
本硬件不含音响和麦克风，需用户自备或另行购买兼容设备。
三、 包装清单
F300主机 x1
12V电源适配器及电源线 x1
RCA音频线 x1
附件
1
通电自动开机转接头 x1
2
SATA硬盘数据线 x2
3
双头SATA硬盘电源线 x1
4
硬盘螺丝 x6
5
机柜挂架螺丝 x6
6
机柜挂架 x2

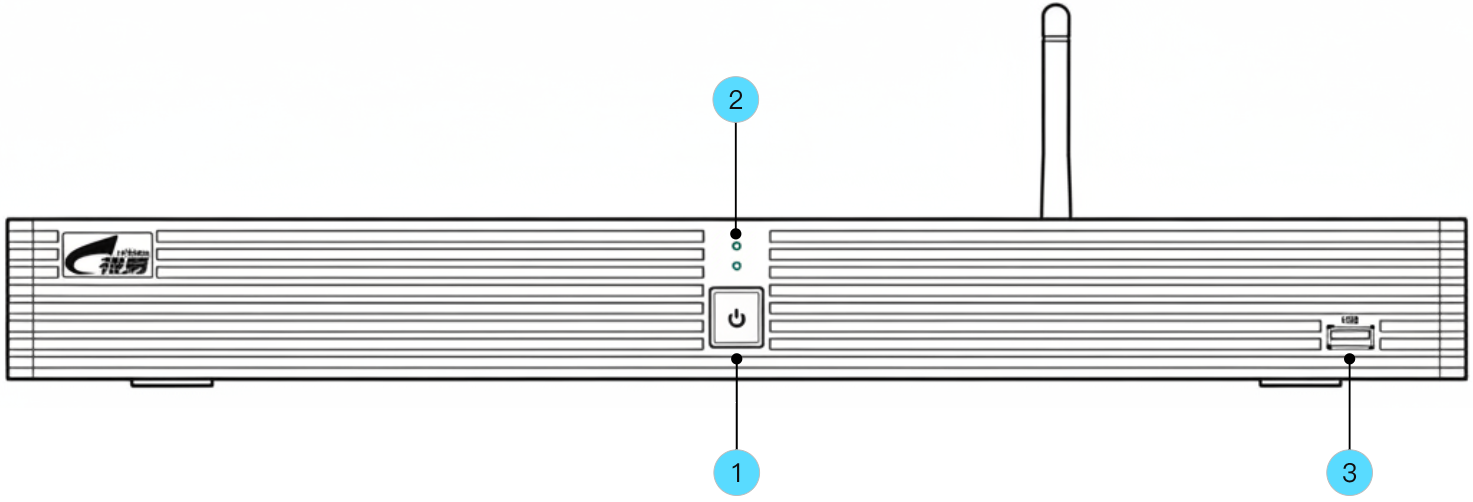

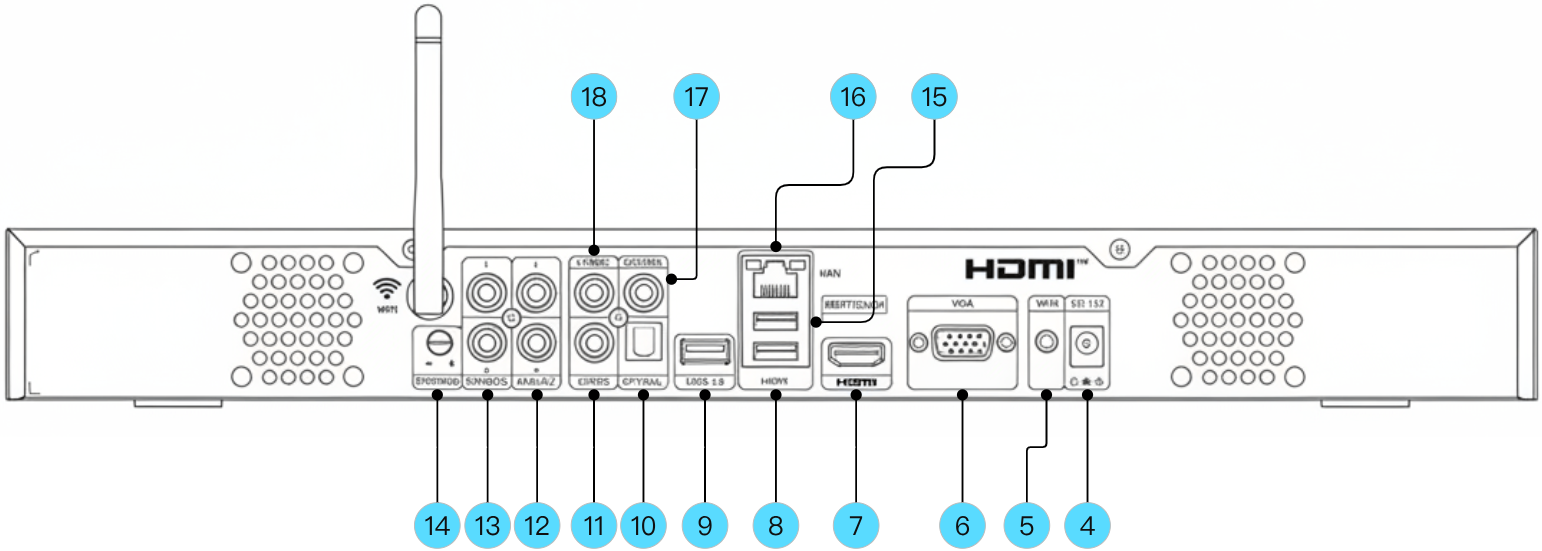

四、 硬件接口
序号 名称 序号 名称
1电源按键和指示灯 2硬盘指示灯
3USB 2.0接口 412V电源
5通电自动开机插口 6VGA
7HDMI 8TTL串口
9USB 3.0接口 10光纤音频输出
11CVBS视频输出 12模拟音频输出
13模拟音频输入 14录音增益旋钮
15触摸屏串口 16LAN
17同轴音频输出 18CVBS视频输出

五、 技术规格
部件 规格
处理器 4核心A53处理器，1.4GHz
内存 2GB
内部存储 16GB
硬盘 支持3.5寸硬盘，2个单硬盘，容量≦8TB

局域网

10M/100M/1000M自适应

无线网络

2.4GHz, 802.11b/g/n

视频输出

 HDMI：HDMI V1.4 4K30P

VGA输出：1280x720
CVBS：PAL/NTSC

模拟音频输出

 立体声

模拟音频输出

 立体声
模拟音频输入 立体声
通讯接口 5V TTL
电源

直流 12V 额定电流 5A


六、 设备连接和指示灯

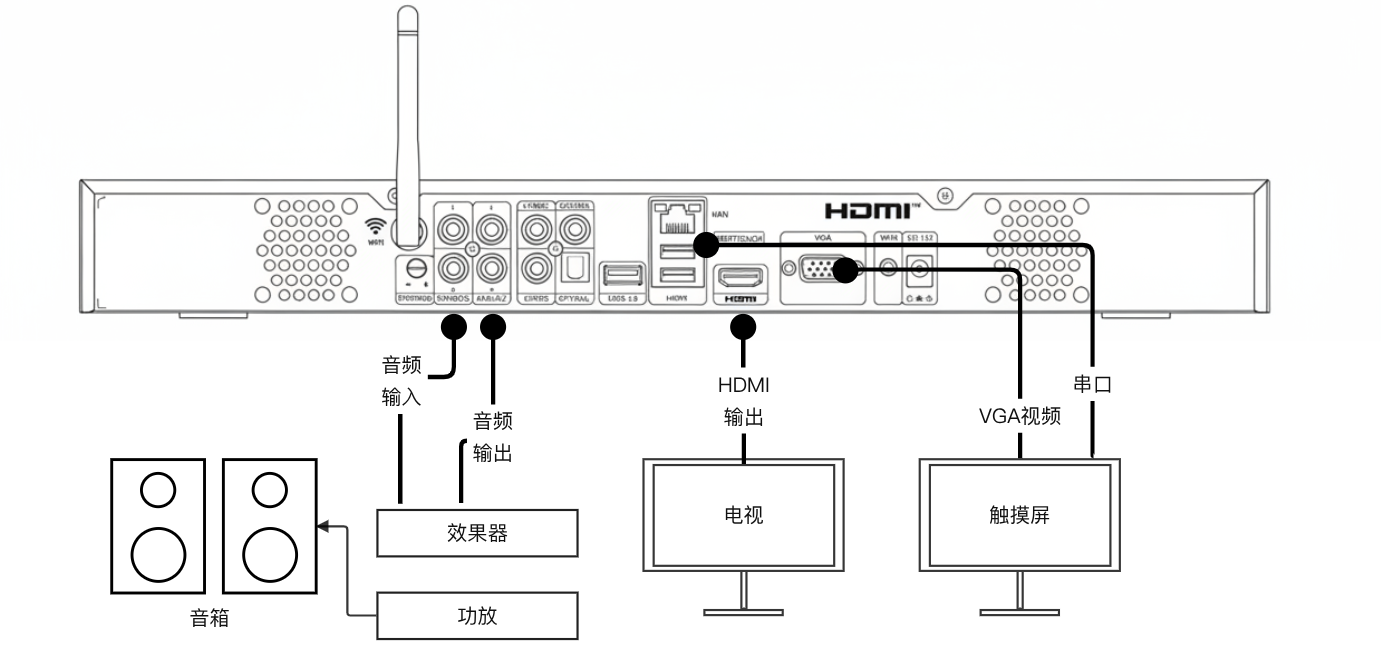

1. 设备连接
该示意图中设备与线材需用户自行购买，具体连线方法与售后条款都以该设备自带的相关说明手册为准。
2. 按钮/灯效提示
按钮/指示灯动作/状态描述
电源按键短按开机
长按关机
电源指示灯亮开机
熄灭关机

七、 产品使用
1. 点歌方法
可按歌名，歌星、榜单、收藏等多种方式进行点歌。
  • 歌名：输入歌曲名字的拼音首字母进行快速查询。 例如查找“忘情水”，输入“WQS”。也能根据所找歌曲的语言种类和歌曲风格进行搜索，如国语、粤语、闽南语、戏曲、舞曲、流行歌曲等查找歌曲。
  • 歌星：可根据大陆、港台、外国歌手、外国组合等进行分类查询。
  • 收藏：可将自己喜欢的歌曲添加到收藏列表，方便下次点歌。
  • 排行榜：将最新的热歌做成各类主题榜单，方便用户点歌
    • 2. 系统设置
    依次点击主页右上角的 **控制中心>设置** 图标，进入设置页面
  • 网络设置：网络设置菜单包含“有线设置”、“无线设置”和“热点”。 当连接网线时，优先使用”有线网络“，无线网络将自动关闭。 当断开网线时，可手动打开”无线网络“，设备将自动连接已经保存的信号最好的无线网络。 请先接入USB WIFI设备后，才能启用“热点”。启用热点后将自动关闭“无线网络”。 有线网络和无线网络均支持自动获取IP地址和手动设置IP地址。
  • 触屏校准：在 **设置>外设>触摸屏>校准** 中校准触摸屏。 逐个点击荧幕上出现的绿色“+”游标，确认后即可完成。逐个点击屏幕上出现的绿色“+”光标即可完成。
  • 点歌机关机：在首页右上角点击 **关机** 按钮，可选择关机、重启。
    • 3. U盘加歌
    将歌曲按照“歌手姓名-歌曲标题.mp4”方式拷贝到U盘。然后插如点歌机USB接口。机器会自动检测U盘，在主页右上方弹出U盘标识。
    按照 “加歌页面” 的提示，系统会自动识别按照“歌手姓名-歌曲标题.mp4”编辑的歌曲文件，快速加歌。
    未按此格式命名的歌曲档，系统会分类给出提示，根据您的需要选择、编辑歌曲信息后加入。
    4. 手机/平板点歌
    可从苹果或安卓的APP Store下载安装“多唱”应用，也可以使用微信扫一扫触摸屏或电视上的二维码即可绑定点歌机，是用手机或平板点歌。
    5. 上电自启动
    将随机附件中的 [通电自动开机] 转接头插到点歌机的红外转接口，即可实现上电自动启动。
    八、 常见故障及问题排除
    开机后触摸屏无画面
    检查点歌机电源指示灯是否点亮，检查电源是否连接，设备是否开机。
    检查触摸屏的VGA线是否正确接入点歌机的VGA输出口或是否松动，重新连接稳固。
    更换一台触摸屏测试，显示器更换后仍然无法显示，请断开电源联系销售商。
    开机后电视无画面或者音响无声音
    检查电视或音响的连接线是否正常。特别是点歌机后挡板的音视频输入输出口：电视接HDMI口、音响接音频AV输出口或光纤、同轴。
    将别的设备连接到电视或音响，检查电视或音响是否正常。
    更换其他电视或音响连接线，检查是否正常。
    九、 售后保修条款
    1
    自购机之日起一个月内有任何产品质量问题免费给予更换。
    2
    整机自购机之日起免费保修一年(含主板、芯片等，一年内由于产品质量问题无法使用的给予免费维修)；在购机一年至三年内，不收取服务人工费用，仅收取更换零配件的材料费；超出三年保修期后，将收取服务人工费及更换配件材料费。
    3
    本产品售后服务提供方式为：客户寄修。
    4
    如下情况不在免费保修范围：（1）产品或配套部件超出免费保修期；（2）人为使用不当造成产品损坏；（3）未经厂家授权而擅自拆卸、维修、改装、挪做他用造成故障或损坏；（4）由于不可抗力而造成的产品损坏。
    5
    用户手册、外壳、包装材料不在保修范围。
    6
    特别声明：（1）免费保修期内，星网视易拥有对更换后的故障部件所有权；（2）此保修条例与国家法律规定产生冲突时以国家法律为准。
    十、有害物质的名称及含有信息表
    部件/

    有害物质

    		主板电源连接电缆机箱
    		包装箱等纸制品

    铅

    (Pb)

    〇

    〇

    〇

    〇

    〇

    汞

    (Hg)

    〇

    〇

    〇

    〇

    〇

    镉

    （Cd）

    〇

    〇

    〇

    〇

    〇

    六价铬(Cr(VI))

    〇

    〇

    〇

    〇

    〇

    多溴联苯(PBBs)

    〇

    〇

    〇

    〇

    〇

    多溴二苯醚(PBDEs)

    〇

    〇

    〇

    〇

    〇

    邻苯二甲酸二正丁酯

    （DBP）

    〇

    〇

    〇

    〇

    〇

    邻苯二甲酸二异丁酯

    （DIBP）


    〇

    〇

    〇

    〇

    〇

    邻苯二甲酸丁基苄酯

    （BBP）

    〇

    〇

    〇

    〇

    〇

    邻苯二甲酸二（2-乙基）己酯

    （DEHP）


    〇

    〇

    〇

    〇

    〇


    注1：
    〇：表示该有害物质在该部件所有均质材料中的含量均不超出电器电子产品有害物质限制使用国家标准要求。
    ×：表示该有害物质至少在该部件的某一均质材料中的含量超出电器电子产品有害物质限制使用国家标准要求。
    注2：以上未列出的部件，表明其有害物质含量均不超出电器电子产品有害物质限制使用国家标准要求。
    HDMI、HDMI High-Definition Multimedia Interface等词汇、HDMI商业外观及HDMI标识均为 HDMI Licensing Administrator, Inc.的商标或注册商标。
    本型号产品的环保使用期限标志，某些可更换的零部件会有一个不同的环保使用期(例如：电池单元模块)粘贴在产品上。 此环保使用期限只适用于产品是在产品手册中所规定的条件下工作。
